Коллиматорный прицел


Коллиматорным прицелом называется прицел, в котором прицельная марка формируется при помощи оптического коллиматора. В коллиматорном прицеле прообраз прицельной марки располагается в фокусе оптического элемента, обладающего положительной оптической силой. При этом световой поток, проходящий данный элемент и несущий информацию о прицельной марке, регистрируется визирным глазом наблюдателя.

Попытки сделать прицел, в котором совмещалась бы простота открытого механического прицела и возможность наблюдения прицельной марки и цели в одной плоскости, что обеспечивалось телескопическим прицелом, предпринимались давно. Так еще в начале XX века русский морской офицер А. И. Крылов изобрел так называемую «оптическую мушку» - прообраз современного коллиматорного прицела. Прицел состоял из мушки и половины собирающей линзы, разрезанной вдоль оптической оси. Мушка располагалась в фокусе линзы, которая, в свою очередь, располагалась между мушкой и глазом стрелка. Таким образом, стрелок видел цель и мушку одинаково резко, что позволяло быстро прицеливаться по различным целям. Однако, ввиду некоторого неудобства, возникающего при использовании прицела, он не получил широкого распространения.

Во время второй мировой войны коллиматорные прицелы использовались качестве прицелов для бомбометания и артиллерийско-стрелкового вооружения в авиации. В качестве прицелов для стрелкового оружия коллиматорные прицелы стали распространяться с начала 80-х годов XX столетия, когда мировые достижения в полупроводниковой технике позволили создать качественные светодиоды с низкими токами потребления и большим динамическим диапазоном яркости.

Коллиматорные прицелы для стрелкового оружия по наличию визирного канала (по возможности наблюдать цели через прицел) можно классифицировать на стереоскопические (без визирного канала) и обычные (с визирным каналом).

Стереоскопический коллиматорный прицел не прозрачен. Прицеливание с его помощью осуществляется двумя открытыми глазами, при этом используется такая способность человеческого зрения, как стереоскопичность, то есть способность воспринимать как единое два изображения, наблюдаемые правым и левым глазом. Применительно к коллиматорным прицелам, один глаз видит изображение прицельной марки, а второй изображение цели. Мозг человека воспринимает два изображения как одно и создает картину, сходную с той, что дает обычный (прозрачный) коллиматорный прицел.

По возможности сопряжения с оружием коллиматорные прицелы делятся на:

- универсальные - устанавливаемые при помощи специальных кронштейнов на различные модели оружия;

- специализированные - выполненные совместно с кронштейном для установки на определенные виды оружия;

- интегрированные - встроенные в оружие.

В основу действия коллиматорных прицелов заложено использование принципа коллимации света, то есть получения параллельното пучка лучей, соответствующих удаленным объектам наблюдения.

Коллиматор представляет собой длиннофокусный объектив, в котором установлена марка подсвечивания специальным устройством. Она имеет вид точечной диафрагмы или сетки с необходимой служебной информацией. Для коллиматорных прицелов, устанавливаемых на стрелковое оружие, марка представаляет собои диафрагму, образуюшую светяшуюся прицельную точку.

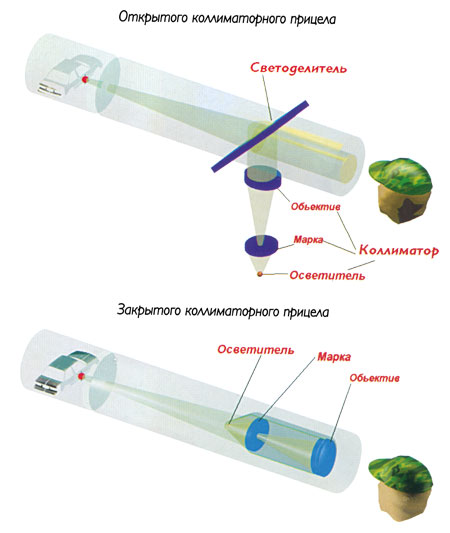

Принцып работы коллиматорного прицела

Коллиматорные прицелы бывают закрытого и открытого типов. Все элименты закрытых коллиматорних прицелов расположены вдоль оптической оси линии визирования и при формировании точки в пространстве, по которой производится прицеливание, незначительно ограничивают область наблюдения. Коллиматор открытых коллиматорных прицелов выведен из поля зрения стрелка и сформированная прицельная марка проецируется на наблюдаемое пространство. Все коллиматорные прицелы имеют однократное увеличение и неограниченный вынос зрачка. Правда, однократное увеличение ограничивает применение таких прицелов на дистанции прямого выстрела. Размер светящейся прицельной точки в различных прицелах составляет от одной до пятнадцати угловых минут.

Существуют прицелы с изменяющейся величиной прицельной точки, которая определяется размером цели и дистанцией.

Большинство ныне выпускаемых коллиматорных прицелов дает красное изображение светящейся прицельной точки. Однако бывают случаи, когда соотношение цветов цели и фона делает красную точку малоразличимой, а иногда и вовсе незаметной. Поэтому в настоящее время выпускаются приборы с зеленым цветом, имеются также модели с изменяющимся цветом - с красного на зеленый.

Большое значение имеет яркость светящейся точки. В ясный солнечный день она должна быть максимальной. В пасмурную погоду и сумерки для избежания изменения адаптации глаза и засветки цели яркость необходимо уменьшать. В лучших моделях коллиматорных прицелов применяется система, обеспечивающая до десяти степеней изменения яркости прицельной точки, причем это изменение может производиться автоматически или вручную.

Дальнейшим развитием коллиматорных прицелов является голографический, состоящий из плоской прозрачной голограммы, подсвечиваемой для создания изображения прицельной марки лучом лазера. На голограммемогут быть за писаны и отображены в пространстве наблюдаемых предметов как традиционные классические двухмерные при цельные марки - точка, перекрестие, концентрические окружности и так далее, - так и трехмерная прицельная марка, представляющая собой линию в пространстве, являющуюся продолжением ствола оружия и направленную на цель.

Плоский голографический экран прицела в течение тридцати секунд может быть заменен на другой, с подходящей для условий стрельбы прицельной маркой. Яркость изображения прицельной марки регулируется изменением мощности лазера подсветки. Поле зрения голографического прицела является неограниченным, так как в него от прицела попадает только рамка голографического экрана. Вынос зрачка, как и у всех коллиматорных прицелов, произвольный.
